塔吊电机检测

详细介绍

1 记录原始数据的要求在修理电动机之前,应尽可能将电动机的可以记录的数据都记录下来:

(1)铭牌数据:电动机型号、额定功率、额定电压、额定电流、负载持续率、额定转速、制造厂家、出厂编号和时间、绝缘等级、防护等级等,增安型电机还要记录tE时间。

(2)铁芯数据的测量:测量定子转子铁芯长度、定子铁芯内径和外径、铁芯槽数的尺寸,对于带有通风槽的铁芯,要记录通风槽宽度和槽数。

(3)绕组数据的测量:查明绕组的结构型式、并联的导线根数、绕组的节距、并联支路数、导线的直径、线圈匝数、每槽导体数及绝缘等级。绘制绕组接线原图或绕组展开图,测量绕组线圈的端部长度,留下一支完整的线圈做为制作绕线模的依据;记录槽绝缘、槽楔、垫条等材料尺寸规格、绝缘等级、引出线的规格。

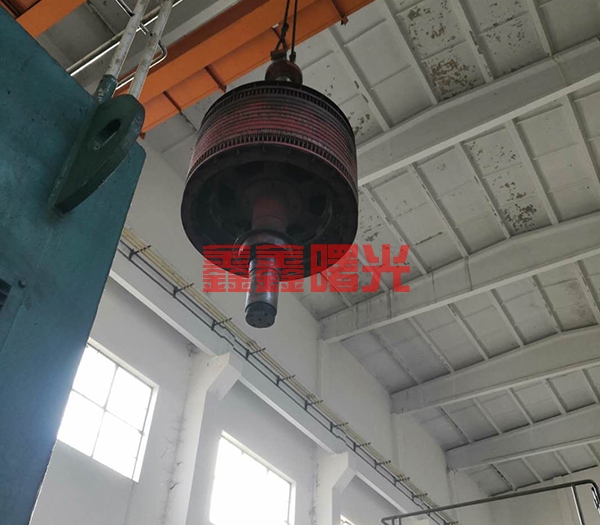

(4)对于绕线转子,要详细记录转子各部尺寸和图形尺寸,包括铁芯与并头套间距离、线圈靠端部侧的绝缘重叠长度等。

(5)详细记录电动机故障部位原因及修理项目和要求。
